Princípio de Funcionamento de uma Unidade de Tratamento de Ar

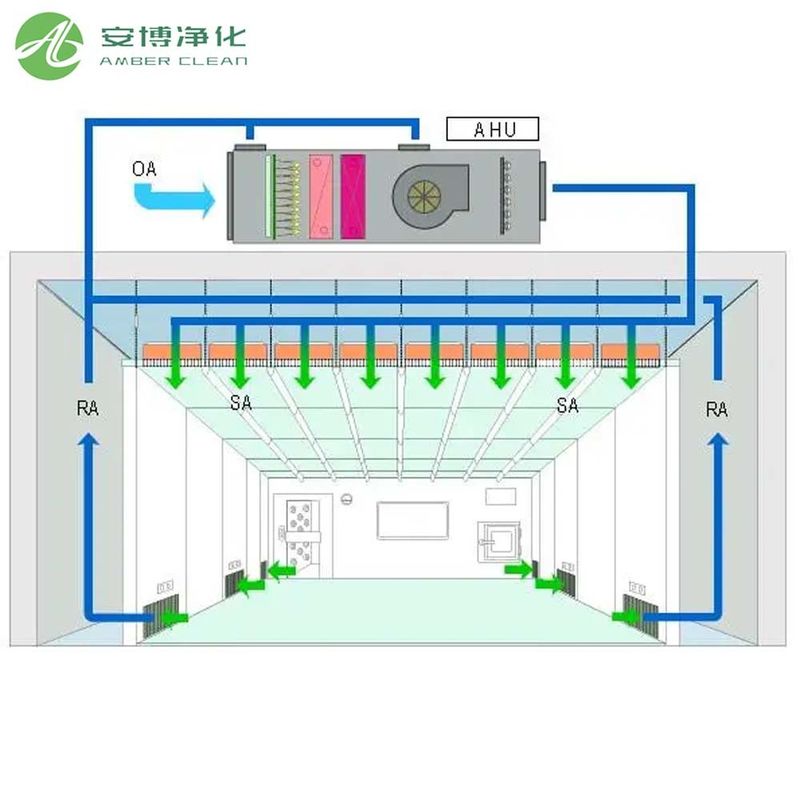

A função principal de uma Unidade de Tratamento de Ar(UTA) é realizar múltiplos processos de ar condicionado, incluindo filtração, aquecimento e arrefecimento, e humidificação/desumidificação, no ar exterior fresco ou no ar de retorno interior para atingir os padrões desejados de temperatura, humidade e limpeza para a área alvo.
O processo básico de funcionamento é o seguinte:
- Secção de entrada de ar: Capta ar exterior fresco ou ar de retorno interior.
- Secção de filtração: Remove partículas e poluentes do ar através de filtros primários, médios ou de alta eficiência para garantir um fornecimento de ar limpo.
- Secção de troca de calor: O aquecimento ou arrefecimento é realizado através de um condensador ou evaporador para controlar a temperatura do ar de fornecimento.
- Secção de humidificação/desumidificação: Regula a humidade do ar para garantir que a humidade da oficina permaneça dentro da gama de processo ideal.
- Secção do soprador: Alimentado por uma ventoinha centrífuga de alta eficiência, distribui uniformemente o ar tratado para a sala limpa.
- Secção de redução de ruído: Reduz o ruído da ventoinha e melhora o conforto ambiental.
Todo o sistema é regulado de forma inteligente por um sistema de controlo automático, garantindo uma operação estável 24 horas por dia, ao mesmo tempo que equilibra a conservação de energia e a proteção ambiental.
Quais são os diferentes tipos de unidades de tratamento de ar?
Uma UTA pode ser considerada uma versão ampliada de uma "ventoinha + unidade de serpentina". O número de filas de serpentinas foi aumentado de 2-3 para 4-6, ou mesmo 8 ou 10. Isso permite um arrefecimento, desumidificação ou aquecimento mais profundo do ar que flui através das serpentinas. Isso não só fornece alta capacidade de arrefecimento, mas também desumidificação profunda. A ventoinha correspondente também fornece maior volume e pressão de ar, atendendo às necessidades de maiores volumes de ar e dutos mais longos.
Os condicionadores de ar comerciais são categorizados pelo método de instalação como unidades montadas no teto ou unidades verticais e horizontais montadas no chão na sala de computadores. Eles também são categorizados por função como unidades de ar fresco (ar fresco) e unidades de ar condicionado (incluindo unidades de ar de retorno total e unidades mistas de ar fresco + ar de retorno).
Quando um condicionador de ar comercial tem mais funções, ele pode combinar serpentinas de arrefecimento ou aquecimento, filtros de ar primários e secundários, humidificação e ventoinhas de fornecimento ou retorno de ar em múltiplas secções funcionais. Esta é uma unidade de ar condicionado modular.
As unidades de tratamento de ar combinadas podem ser divididas em unidades de fluxo unidirecional de um nível e unidades de fluxo bidirecional de dois níveis. As unidades de fluxo unidirecional usam uma única ventoinha de fornecimento para superar a resistência dentro da unidade e em toda a tubulação de fornecimento e retorno de ar. As unidades de fluxo bidirecional têm ventoinhas de fornecimento e retorno separadas para superar a resistência nos equipamentos e dutos de fornecimento e retorno de ar, respetivamente.
A seleção de diferentes tipos de Condicionadores de Ar precisa ser precisamente configurada de acordo com o layout do espaço no local, o nível de limpeza e os requisitos do processo.
Componentes de uma Unidade de Tratamento de Ar
As secções funcionais de uma UTA são geralmente projetadas para serem combinadas livremente com base nas necessidades específicas do utilizador, e a ordem de combinação varia entre os fabricantes. No entanto, de modo geral, uma UTA consiste nas seguintes secções funcionais:
Secção de Ar Fresco
A secção de ar fresco recebe principalmente ar fresco do exterior e assenta quaisquer impurezas nele. A válvula de ar fresco é equipada com um atuador de amortecedor (interruptor) e está interligada com a ventoinha. Recomenda-se instalar um sensor de temperatura na área externa sombreada para compensação da temperatura do ar de retorno.
Secção de Filtro
O ar fresco é tipicamente filtrado por um filtro primário (ou grosseiro), removendo principalmente impurezas maiores. O filtro após a secção de ar de retorno é tipicamente um filtro de média eficiência, que tipicamente remove impurezas menores. Os condicionadores de ar purificadores também podem ter secções de filtração de sub-alta eficiência e alta eficiência. Os interruptores de pressão diferencial devem ser instalados antes e depois de cada filtro para monitorizar a limpeza do filtro. Se houver impurezas excessivas, um alarme será emitido.
Secção de Ar de Retorno
A secção de ar de retorno mistura principalmente ar fresco e ar de retorno. Um atuador de amortecedor (analógico) é instalado na entrada de ar de retorno para ajustar o volume de ar de retorno. Durante as estações quentes ou frias, isso maximiza a utilização do ar de retorno, mantendo ao mesmo tempo um certo volume de ar fresco, alcançando assim economia de energia. A válvula de exaustão na saída de exaustão está interligada com o atuador da válvula de ar de retorno, operando na direção oposta. Sensores de temperatura e humidade são instalados no duto de ar de retorno para monitorizar a temperatura do ar de retorno (determinando assim a temperatura e humidade médias internas), fornecendo uma base para controlar as válvulas do chiller, aquecedor elétrico e humidificador.
Secção de Arrefecimento de Superfície
A secção de arrefecimento de superfície resfria principalmente o ar fornecido à sala e também realiza arrefecimento e desumidificação (opcional), com a desumidificação tendo prioridade. Uma válvula de controlo de temperatura (T-way) é instalada na entrada de água do resfriador de superfície. Quando a temperatura e a humidade do ar de retorno atingem os requisitos definidos, a válvula de controlo de temperatura é abaixada ou fechada, eliminando o excesso de calor. A água gelada é retornada através de um terceiro caminho para evitar diferenciais de pressão excessivos através da válvula de controlo quando ela está fechada ou fechada, potencialmente danificando outros tubos ou a bomba de água e encurtando a vida útil da válvula de controlo. Além disso, um interruptor anticongelante é instalado na superfície do condicionador de ar para proteger o equipamento de ar condicionado e está interligado com a ventoinha e o amortecedor.
Secção de Aquecimento
A secção de aquecimento é usada no inverno (ou para gerar calor após desumidificação e super-arrefecimento). Seu princípio de funcionamento é semelhante ao do condicionador de ar. É compartilhado pelos condicionadores de ar de aquecimento e arrefecimento de um sistema de dois tubos.
Aquecimento Elétrico
O aquecimento elétrico é geralmente usado quando a secção de aquecimento não consegue atender aos requisitos de aquecimento ou ao gerar calor após desumidificação e super-arrefecimento.
Secção de Humidificação
A secção de humidificação fornece humidificação para evitar a secura do inverno ou para requisitos de processo especiais. O método de humidificação é geralmente humidificação por filme húmido ou humidificação por vapor.
Secção de Fornecimento de Ar
A secção de fornecimento de ar, também conhecida como secção da ventoinha, fornece ar à sala. O amortecedor na saída de fornecimento de ar é tipicamente equipado com um atuador (quantidade de interruptor, função opcional) e interligado com a ventoinha.
FAQ
P1: Para quais indústrias as UTAs são adequadas?
R: Nossos condicionadores de ar comerciais são amplamente utilizados em indústrias que exigem controlo constante de temperatura, humidade e limpeza, como:
- Salas limpas farmacêuticas
- Fábricas de processamento de alimentos
- Fábricas de fabricação de semicondutores e eletrónicos
P2: Qual é a diferença entre uma UTA e um condicionador de ar?
R: Os sistemas de ar condicionado regulam principalmente a temperatura ambiente, enquanto as unidades de tratamento de ar (UTAs) não apenas regulam a temperatura, mas também realizam funções de filtração de ar e humidificação/desumidificação. Eles são adequados para aplicações industriais ou médicas com maiores requisitos de qualidade do ar e níveis de limpeza. Os dois podem ser integrados para controlo preciso do ar.
