O aço galvanizado 46KGUnidade de ventilador de filtroO AMBER é um dispositivo de purificação de ar de alta eficiência que integra um ventilador e um filtro de alta eficiência.3μm e garantir que a limpeza interna seja estável na classe 100.
OUnidade de filtro do ventilador FFUé amplamente utilizado em salas de operações modulares, oficinas de limpeza farmacêutica,Fabricas e laboratórios de semicondutores eletrónicos para satisfazer as necessidades de purificação do ar em diferentes ambientes de alta limpeza.

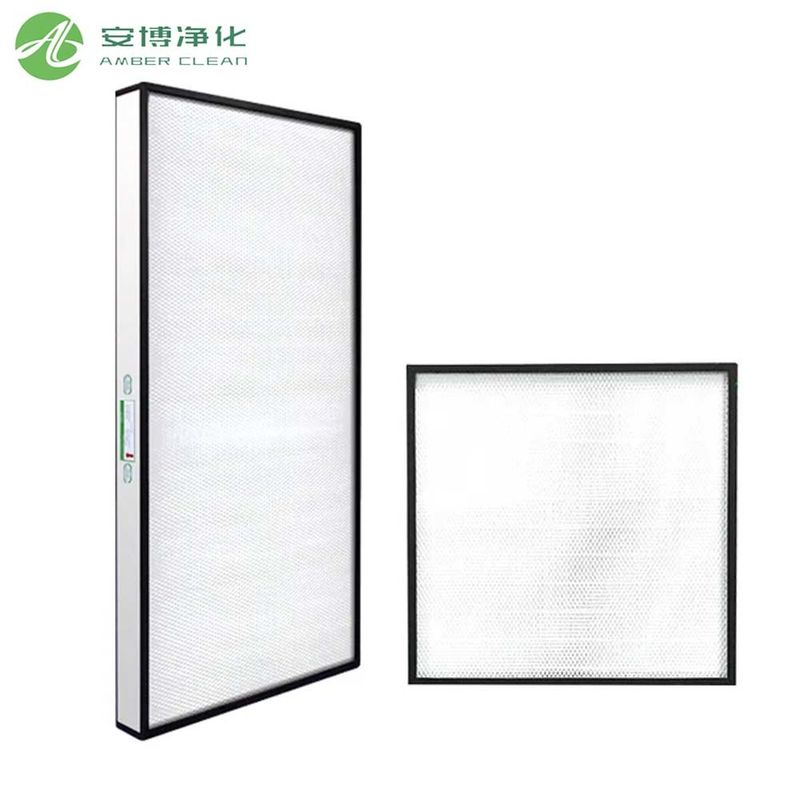

FFUO ventilador inala o ar da parte superior da FFU e o filtra através dos filtros primário e de alta eficiência.O ar limpo filtrado é distribuído uniformemente a uma velocidade do vento de 0.45m/s ± 20% em toda a superfície da saída. Ou outras velocidades de vento ou tamanhos que você deseja também podem ser personalizados.
Estrutura básica da caixa FFU
A FFU é constituída principalmente por quatro partes:
1Caixa.
Os materiais são geralmente placa de aço revestida com liga de alumínio galvanizado, liga de alumínio e aço inoxidável.e o segundo é apoiar a placa de guia.
2Placa de guia
O dispositivo de equilíbrio do fluxo de ar é construído na caixa, em torno da parte inferior do ventilador.

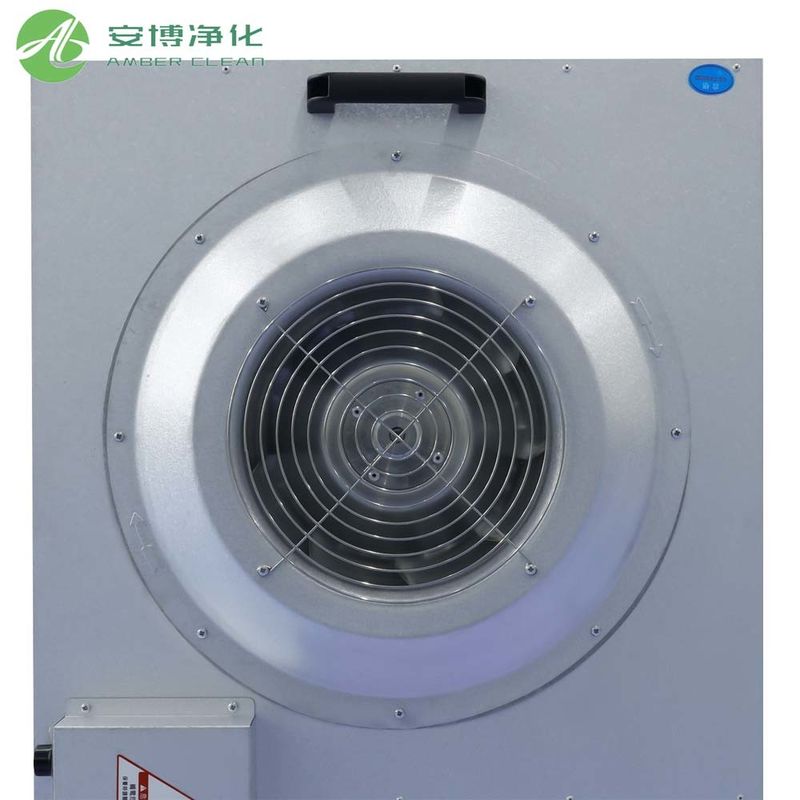

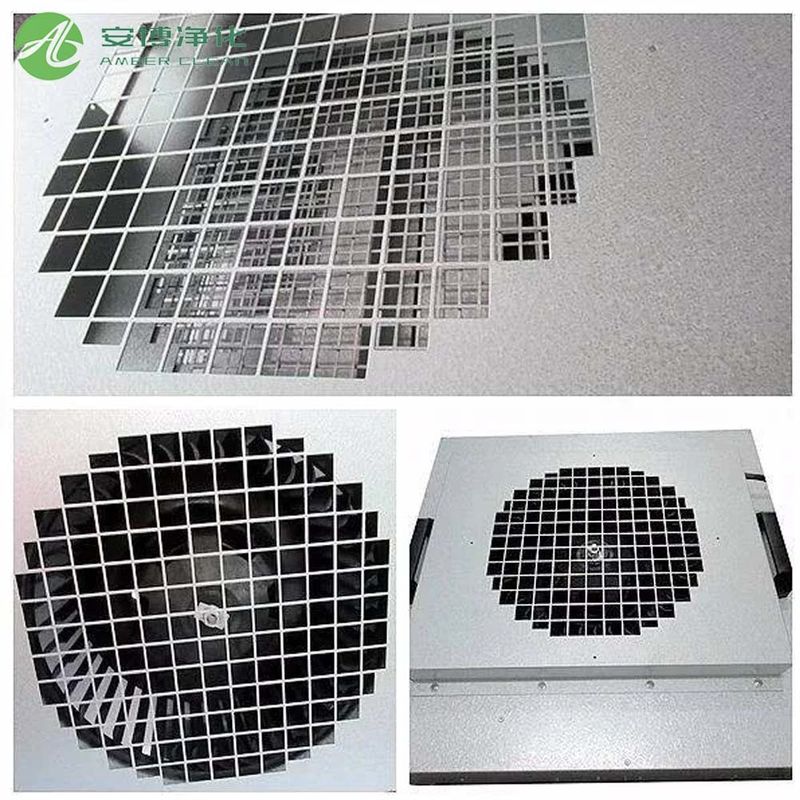

3- Ventilador.
Existem três tipos: AC monofásico (AC/1Phase), DC (EC/1Phase) e AC trifásico (AC/3Phase).

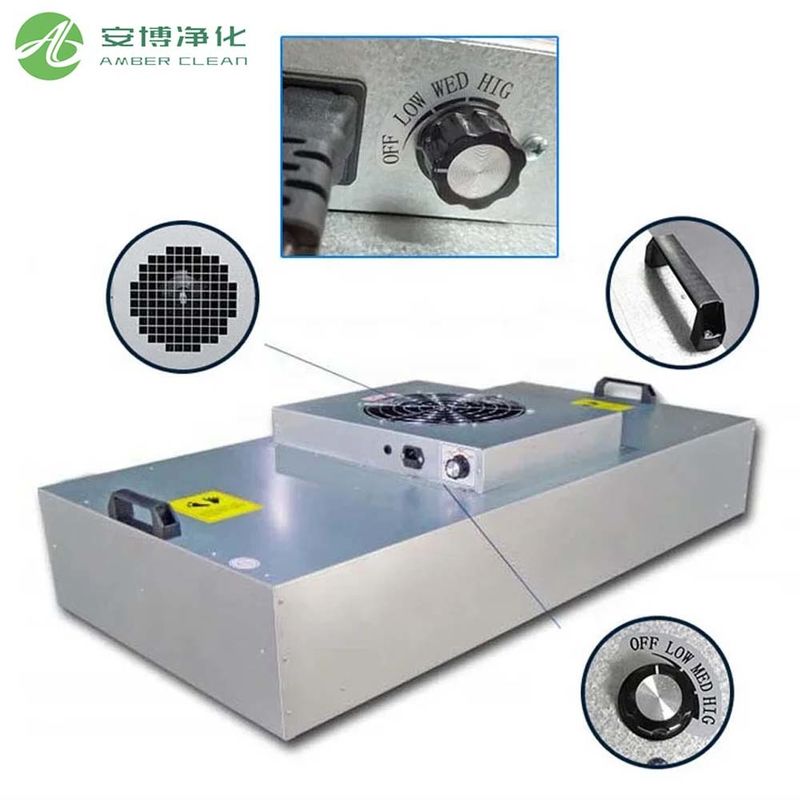

4.Componentes de controlo
Para o FFU CA, é geralmente utilizado um regulador de velocidade de cinco velocidades ou um regulador de velocidade sem passos; o chip de controlo do sistema CC está incorporado no motor,e o controlo remoto é conseguido com a ajuda de um software de controlo especial, computadores, gateways de controlo e linhas de rede.
Aplicação da FFU
- Os sistemas de salas limpas incluem: Sistema de conduta, sistema FFU e sistema de ventilador de fluxo axial.
- Vantagens:Flexibilidade,reutilização,ventilação a pressão negativa,reduzir o período de construção,reduzir os custos operacionais epoupar espaço.
As salas limpas com níveis de limpeza acima da classe 1000 ou ISO6 geralmente adotam o layout FFU, e os ambientes de purificação locais ou armários limpos, bancas de trabalho limpas, etc., geralmente são alcançados com FFU.
Especificações da unidade de filtro do ventilador
| Modelo |
FFU-500 |
FFU-1000 |
FFU-1500 |
FFU-2000 |
|
tamanho de saída mm
- Não, não.
|
575*575*230 |
575*1175*230 |
875*1175*230 |
1175*1175*230 |
|
Tamanho do filtro mm
- Não, não.
|
570*570*69 |
570*1170*69 |
870*1170*69 |
1170*1170*59 |
| Fluxo de ar |
500 m3/h |
1000 m3/h |
1500 m3/h |
2000 m3/h |
| Pressão |
210 Pa |
210 Pa |
220 Pa |
230 Pa |
| Potência |
170 W |
170 W |
210 W |
275 W |
| Ruído |
47-55 dB |
47-55 dB |
50 a 58 dB |
50 a 58 dB |
| Peso |
27 kg |
34 kg |
46 kg |
55 kg |
| Limpeza |
Classe 100 (ISO 14644-1) |
| Materiais |
Aço inoxidável/ Aço galvanizado/ Aço revestido |
| Voltagem |
AC 220V/50Hz AC 380V/50Hz |
Perguntas frequentes
Q1:A instalação de unidades de ventilador de filtro requer um teto?
A:Sim, o equipamento FFU é normalmente instalado no teto de perfil de alumínio ou no teto de quilha em forma de T da sala limpa.A estrutura do teto deve ter capacidade de carga suficiente e equipamento de reserva, portas de inspecção e espaço de inspecção para facilitar a manutenção posterior e a substituição do filtro HEPA.Recomenda-se determinar o plano de instalação da unidade de filtro de ventilador durante a fase de conceção da sala limpa para evitar ajustes posteriores.
P2:Que níveis de limpeza é suportado por esta FFU?
A:A unidade de ventilador de filtro de aço galvanizado 46 kg AMBER classe 100 é adequada para ambientes de salas limpas de diferentes níveis, como classe 100, classe 1000 e classe 10000.Ajustando o volume de ar e configurando filtros diferentes, pode ser usado de forma flexível em uma variedade de locais de demanda limpa, como médicos, farmacêuticos, eletrônicos e laboratoriais.
